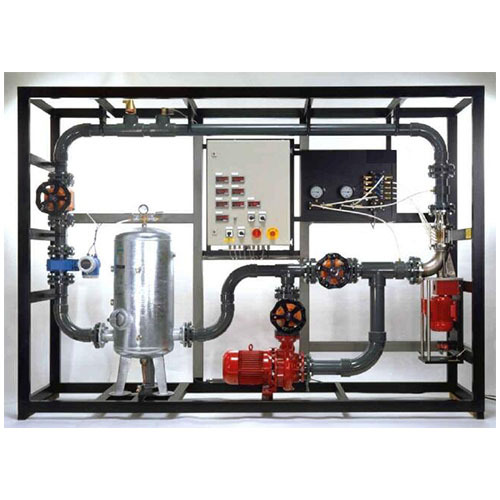

SMTF083 축류 터보 기계 유체 공학 교육 장비 교육 장비 교수 장비실험
특성 곡선 기록
무차원 매개변수 결정
속도 삼각형 및 압력 특성
유체 흐름 기계의 에너지 변환 연구
날개 형상이 성능 및 효율에 미치는 영향
출구 각운동량 및 성능에 미치는 영향 결정
캐비테이션 효과
사양
[1]축류 유체 흐름 기계 연구 시스템
[2] 유체 흐름 기계는 터빈으로 작동 가능
[3]주파수 변환기가 있는 비동기 기계(모터/발전기), 4사분면 작동
제동 에너지 반환 가능
[4]원심 펌프 5.5kW, 최대 용량 150m³/h
[5]물탱크 150Ltr
[6]파이프 및 부속품은 플라스틱 재질
[7]전력 소비량, 회전 속도, 유입 압력, 유출 압력, 유량 및 차압을 표시하는 디지털 디스플레이가 있는 스위치 박스
[8]400V, 3~50Hz, 완전 조립된 시스템 1개, 유입 및 유출 각도가 다른 추가 블레이드 세트 6개, 블레이드가 없는 인서트 1개, 사용 설명서(2부) 1개
기술 사양
원심 펌프 5.5kW
최대 유량 150m³/h
최대 양정 10m
모터/발전기 1.5kW
토크 0..5Nm
회전 속도 0..3000rpm
압력 측정 범위 -1...5bar
차압 센서 -
1000...1000mbar
유량 측정 범위 0...150m³/h
회전 속도 측정 범위 0...9999rpm
크기 및 무게
길이 x 너비 x 높이: 3300mm x 800mm x 2300mm
무게: 약 680kg
전원 공급 장치
400V, 3~50Hz
압축 공기 연결 범위 3...10bar
