SMTFHM017 베르누이 원리 유체공학 교육 장비 교육 장비 직업 훈련 장비실험 설명
베르누이 원리의 조사 및 검증
벤투리 노즐을 따라 정압 및 전체 압력 분포 측정
다양한 유량에서의 유량 계수 측정
베르누이 원리는 유체의 유속과 압력 사이의 관계를 설명합니다. 유체의 유속이 증가하면 압력은 감소하고, 반대로 유속이 감소하면 압력은 증가합니다. 유체의 전체 압력은 일정하게 유지됩니다.
베르누이 방정식은 유체의 에너지 보존 법칙으로도 알려져 있습니다.

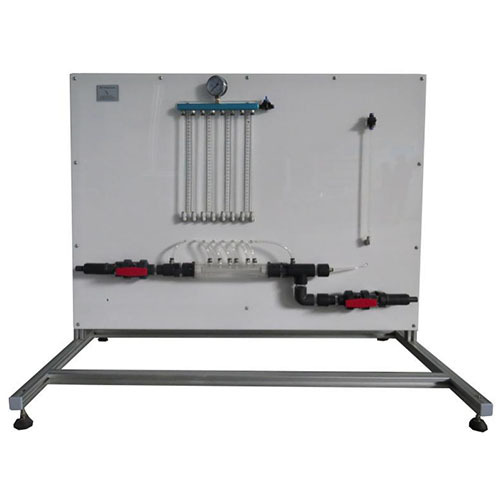

실험 장치는 투명한 벤투리 노즐과 전체 압력을 측정하기 위한 이동식 피토관이 있는 파이프 부분으로 구성됩니다. 피토관은 벤투리 노즐 내부에 위치하며 축 방향으로 이동합니다. 피토관의 위치는 벤투리 노즐의 투명한 전면 패널을 통해 관찰할 수 있습니다.
벤투리 노즐에는 정압을 측정하기 위한 압력 측정점이 있습니다. 압력은 6관식 마노미터에 표시됩니다. 총압은 피토관으로 측정하고 다른 1관식 마노미터에 표시됩니다.
실험 장치는 SMTFHM017 베이스 모듈의 작업 표면에 쉽고 안전하게 설치할 수 있습니다. 물은 SMTFHM017을 통해 공급되고 유량은 측정됩니다. 또는 실험실 전원을 사용하여 실험 장치를 작동할 수도 있습니다.
학습 목표/실험
발산/수렴관 유동에서의 에너지 변환
벤투리 노즐의 압력 곡선 기록
벤투리 노즐의 유속 곡선 기록
유량 계수 측정
마찰 효과 인식
