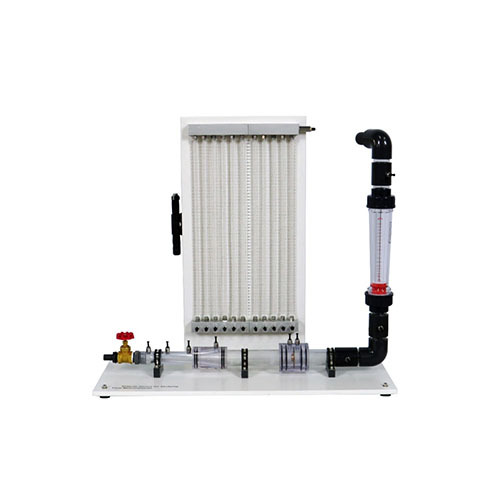

SMTFH10 유동 측정 연구를 위한 교육용 장치 유체 공학 교육 장비 직업 훈련 장비 교육용 장비1. 제품 소개
1.1 제품 설명
유체 유량 측정은 산업 생산 및 공정 제어에서 중요한 역할을 합니다. 유체 특성, 유동 상태, 유동 조건 및 감지 메커니즘의 복잡성으로 인해 유량 측정 장비의 다양성, 전문화 및 가격 차이가 커지고 있습니다. 유량 센서는 핵심 부품으로 다양한 종류가 있으며 빠르게 발전하고 있습니다.
벤투리관은 스로틀링 방식의 유량 센서입니다. 작동 원리는 벤투리 효과에 기반합니다. 즉, 제한된 유동이 감소된 유동 구간을 통과할 때 유체 유량이 증가하고 유량은 유동 구간에 반비례합니다. 벤투리관은 수축부, 목부, 확산부의 세 부분으로 구성됩니다. 구조가 간단하고 적용 가능한 작동 조건이 다양하며 실시간 모니터링이 용이하여 가스, 전기, 시멘트와 같은 에너지 및 전력 산업에서 널리 사용됩니다. 벤투리관의 측정 방법은 유체 흐름 연속 방정식과 베르누이 방정식을 기반으로 합니다. 유량은 벤투리관의 목 전후의 압력차를 측정하여 계산합니다.
오리피스 유량계는 차압 유량계입니다. 작동 원리는 유체가 파이프라인의 스로틀 장치를 통과할 때, 유동 빔이 스로틀 장치에서 국소적인 수축을 형성하여 유속이 증가하고 정압이 감소하여 스로틀 장치 전후의 압력 강하, 즉 압력차가 발생한다는 것입니다. 유체의 유량이 클수록 스로틀 장치 전후에 발생하는 압력차가 커집니다. 유체 흐름의 크기는 압력차를 측정하여 측정합니다. 이 측정 방법은 에너지 보존 법칙과 흐름 연속성의 법칙에 기반합니다. 오리피스 유량계는 구조가 간단하고, 유지보수가 용이하며, 성능이 안정적이고, 사용이 간편하다는 특징을 가지고 있습니다. 가스, 증기, 액체의 유량 측정에 널리 사용됩니다.
로터 유량계(로토미터)는 플로트 유량계라고도 하며, 아래에서 위로 팽창하는 수직 원뿔관 내에서 유체의 흐름이 로터에 충격을 가하여 힘을 발생시키는 원리를 기반으로 작동합니다. 유량이 충분히 크면 발생된 힘이 로터를 들어 올립니다. 동시에 측정된 유체는 로터와 원뿔형 관 벽 사이의 환형 부분을 통과하며, 로터에는 세 가지 힘이 작용합니다. 로터에 작용하는 힘은 유체의 동압, 유체 속 로터의 부력, 그리고 로터 자체의 중력입니다. 이 세 가지 힘이 균형을 이루면 로터는 원뿔관 내의 특정 위치에 안정적으로 떠 있게 되며, 원뿔관 내 로터의 위치는 원뿔관을 흐르는 유체의 유량과 일치합니다. 로터 유량계는 소구경 및 중구경 배관의 유량 측정에 적합하며, 압력 손실이 적고 일정하며, 측정 범위가 넓고, 측정 범위 비율이 크며, 안정적인 작동과 선형 눈금, 그리고 편리한 사용 및 유지 보수라는 장점이 있습니다.
이 세 가지 유량계는 각각 고유한 특성과 적용 가능한 시나리오를 가지고 있습니다. 실험 장비에서 유체의 유량을 정확하게 측정하고 제어하는 데 사용할 수 있으며, 이는 유체 역학 교육 및 연구에 매우 중요합니다.
1.2 제품 특징
1. 제품 디자인은 아름답고 견고하며 내구성이 뛰어납니다.
2. 제품 구조가 명확하고 원리가 명확합니다.
3. 이 제품은 다양한 실험 모듈을 갖추고 있어 다양한 실험에 사용할 수 있습니다.
2. 기술 사양
2.1 기술 매개변수
로터 유량계 측정 범위: 0~4m³/h
레벨 미터 측정 범위: 0~570mm
작동 환경 조건: 주변 온도: 10℃~30℃, 상대 습도 < 75% (25℃)
2.2 크기 및 무게
크기: 905mm x 383mm x 832mm
무게: 30kg
3. 제품 구성 요소
3.1 제품 주요 부품
번호 명칭
1 입구
2 유량 밸브
3 벤추리 유량계
4 공기 펌프
5 레벨 컬럼
6 공기 펌프 인터페이스
7 배수 포트
8 로타미터
9 오리피스 유량계
10 직각 엘보
3.3 제품 액세서리
번호 명칭
1 공기 파이프
2 급수 파이프
3 인플레이터 연결 파이프
4. 제품 구성 목록
번호 명칭 수량
1 유량 밸브 1
2 벤추리 유량계 1
3 공기 펌프 1
4 레벨 컬럼 1
5 로타미터 1
6 오리피스 유량계 1
7 직각 엘보 1
8 유량 밸브 1
9 공기 파이프 9
10 급수 파이프 2
5. 제품 교육 실험 목록
(1) 유량계를 이용한 유량 측정
(2) 직각 배관의 에너지 손실 측정
