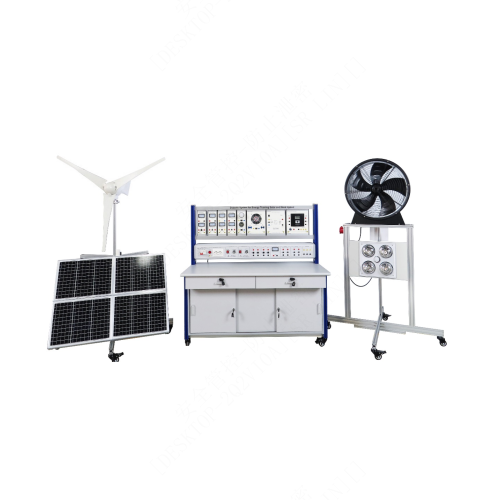

SMTG1020 에너지 교육을 위한 교수 시스템, 태양광 및 풍력 하이브리드 교육 장비, 기술 교육, 재생 에너지 교육 시스템 I. 제품 개요 1.1 개요 SMTG1020 태양광 및 풍력 하이브리드 에너지 교육 시스템은 교육 및 훈련을 위해 설계된 첨단 교육 도구입니다. 직관적인 시뮬레이션 시연을 통해 학생들이 풍력 발전과 태양광 발전의 원리와 과정을 심도 있게 이해할 수 있도록 돕는 것을 목표로 합니다. 이 장치는 실제 풍력 발전 시스템과 태양광 발전 시스템을 정확하게 시뮬레이션하여 학생들이 안전하고 통제된 환경에서 학습하고 실험할 수 있도록 합니다. SMTG1020 태양광 및 풍력 하이브리드 에너지 교육 시스템에서는 풍력 터빈이 송풍기에 의해 부분적으로 구동되어 실제 풍력 발전 과정을 시뮬레이션합니다. 학생들은 송풍기의 속도를 조절하여 풍속 변화가 발전 효율에 미치는 영향을 관찰할 수 있습니다. 태양광 패널은 할로겐 램프로 조명되어 태양광 패널에 미치는 햇빛의 영향을 시뮬레이션합니다. 학생들은 조명의 강도와 각도를 조절하여 다양한 조명 조건에서 태양광 패널의 출력 특성을 연구하고, 이를 통해 태양 전지의 작동 원리와 다양한 환경에서의 성능을 이해할 수 있습니다. 1.2 특징 (1) 구조 설계: 본 교육 플랫폼은 알루미늄 프로파일 기둥 프레임 구조를 채택하여 전체적인 안정성과 내구성을 보장합니다. 측정 장비와 교육용 전원 공급 장치가 내장 및 통합되어 공간 절약은 물론 사용 편의성을 향상시켰습니다. 하단에는 만능 바퀴가 장착되어 있어 각 장치 간의 이동이 유연하고 편리하며, 손상될 염려도 적습니다. (2) 완벽한 구성: 실험 회로 및 장치는 완벽하게 구성되어 있으며, 다양한 주제의 교육 내용을 구현하기 위해 조합하여 사용할 수 있습니다. 풍력 발전 실험이든 태양광 발전 실험이든 손쉽게 진행할 수 있습니다. 이러한 유연성을 통해 교사는 교육 요구에 따라 다양한 실험 프로젝트를 선택하고 교육 내용을 풍부하게 할 수 있습니다. (3) 안전 보호 시스템: SMTG1020 태양광 및 풍력 하이브리드 에너지 교육 시스템은 우수한 안전 보호 시스템을 갖추고 있습니다. 모든 회로 및 장치는 엄격한 설계 및 테스트를 거쳐 사용 중 안전 위험이 발생하지 않도록 보장합니다. 또한, 본 장치는 완벽한 안전 보호 조치를 갖추고 있어 이상 상황 발생 시 자동으로 전원을 차단하여 학생들의 안전을 보호합니다. II. 성능 매개변수 2.1 기술 매개변수 1. 입력 전력: 단상, 3선식, AC 220V±5% 2. 작동 조건: 온도 -10~+40℃±5%, 온도 ≤80℃ 3. 주변 공기: 부식성, 가연성 가스 없음, 전도성 분진이 많지 않은 환경 2.2 크기 및 무게 크기 1: 1200mm x 1200mm x 1900mm 무게 1: 160kg 미만 크기 2: 1405mm x 700mm x 1415mm 무게 2: 170kg 미만 III. 구성품 목록 및 상세 소개 3.1 주요 부품 번호 명칭 1 풍력-태양광 하이브리드 풍력 터빈 및 모의 광원 부분 2 실습 플랫폼 부분 3 풍력-태양광 하이브리드 태양광 패널 및 풍력 터빈 부분 3.2 제품 걸이 상자 부분 번호 명칭 1 전구 부하 걸이 상자 2-3 직류 전류 및 전압계 걸이 상자 4 직류 전류 및 전압계 걸이 상자 5 교류 전류 및 전압계 걸이 상자 6 인버터 걸이 상자 7 축류 팬 걸이 상자 8 풍력-태양광 하이브리드 컨트롤러 걸이 상자 3.3 제품 전원 박스 부분 번호 명칭 1 전원 차단기 2 전원 표시등 및 접지선 3 AC 220V 6구 소켓 4 팬 전원 스위치 및 속도 조절기 조절기 5 아날로그 광원 전원 스위치 및 조절기 6 배터리 모듈 7 DC 30V 전압계 8 태양광 패널 출력 및 측정 모듈 9 풍력 터빈 출력 및 측정 단자 3.4 행잉 박스 후면부 번호 명칭 1 모의 풍력, 모의 광원 전원 인터페이스 2 태양광 패널 1-4 입력 인터페이스 3 풍력 발전 입력 인터페이스 IV. 제품 구성 목록 번호 명칭 수량 1 풍력-태양광 하이브리드 풍력 터빈 및 모의 광원 부분 1 2 풍력-태양광 하이브리드 태양광 패널 및 발전기 부분 1 3 풍력 및 태양광 훈련기 1 4 전구 부하 행잉 박스 1 5 DC 전류 및 전압 계량기 걸이함 (50V 10A) 2 6 직류 전류 및 전압계 걸이함 (50V 30A) 1 7 교류 전류 및 전압계 걸이함 (250V 5A) 1 8 인버터 걸이함 1 9 축류 팬 걸이함 1 10 풍력-태양광 하이브리드 컨트롤러 걸이함 1 11 4mm 전선 1미터, 양쪽 끝 검정색 10 12 4mm 전선 1미터, 양쪽 끝 빨간색 10 13 4mm 전선 1미터, 양쪽 끝 파란색 5 14 4mm 전선 1미터, 양쪽 끝 2색 5 15 4mm 전선 1미터, 양쪽 끝 노란색5 16 통신선 1 17 퓨즈 5*20 5A 4 18 퓨즈 5*20 10A 4 19 퓨즈 6*30 30A 4 20 퓨즈 6*30 30A 1 21 전기공 도구 세트(공구 17개 포함) 1 22 충전기 1 23 디지털 멀티미터 UA9205 1 V. 실험 목록 실험 1 태양열 충전 배터리의 보호 특성 실험 실험 2 충전기를 이용한 배터리 충전 실험 실험 3 축류 팬 테스트 실험 실험 4 인버터 원리 실험 실험 5 태양광 패널 개방 회로 전압 테스트 실험 배터리 실험 6 풍력 발전 시스템 모의 실험 실험 7 태양광 패널과 배터리의 직렬 연결 실험 실험 8 태양광 배터리의 병렬 연결 실험 실험 9 광량 변화에 따른 출력 전압 및 전류 변화 실험 실험 10 광각 변화에 따른 출력 전압 및 전류 변화 실험
