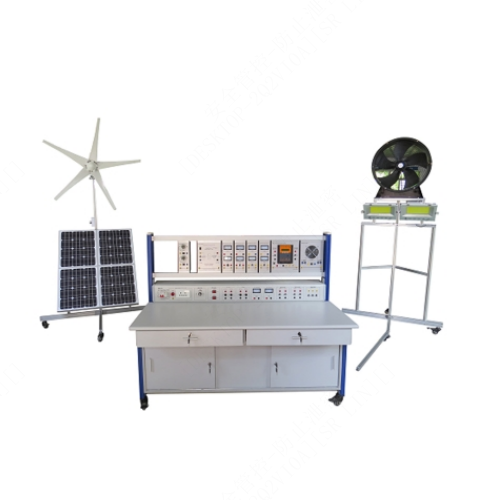

SMTG380E 가정용 에너지 생산 교육 시스템, 교육 장비, 기술 훈련 장비, 재생 에너지 훈련 시스템 1.1 개요 본 교육 장비는 태양광 발전 장치, 태양광 패널 발전 장치, 인버터, 발광 컨트롤러 등의 모듈로 구성되어 있습니다. 관련 실험을 통해 태양광 및 풍력 발전 원리를 학습하고 학생들의 관련 지식과 기술을 함양할 수 있습니다. 전문대학, 직업전문대학, 중등전문학교, 기술전문학교의 관련 전문 교육 및 기술 평가에 적합합니다. 1.2 특징 (1) 본 교육 장비는 알루미늄 기둥 프레임 구조를 채택하고 있으며, 전원 공급 장치가 일체형으로 설치되어 있습니다. (2) 유닛 회로 기판이 완벽하게 구성되어 있으며, 다양한 교육 과정의 교육 내용을 구성할 수 있도록 조합하여 사용할 수 있습니다. (3) 사용자의 요구에 맞춰 실험 대상에 관련 유닛을 유연하게 추가하거나 삭제할 수 있습니다. (4) 우수한 안전 보호 시스템을 갖추고 있습니다. 2. 성능 매개변수 (1) 입력 전력: 단상 AC 120V ± 10% 60Hz (2) 크기: 풍력 발전 장치: 1210mm × 1210mm × 2440mm 태양열 발전 장치: 1500mm × 1500mm × 2750mm 레인 플랫폼 크기: 1610mm × 800mm × 1350mm (3) 전체 용량: <2KVA (4) 무게: <280kg (5) 작동 조건: 주변 온도 -10℃ ~ +40℃ 상대 습도 ＜ 85% (25℃) 3. 주요 특징: 구성품: 풍력 터빈 발전기 및 제어기, 부하 모듈(유도성, 용량성 및 저항성), 필터링용 인덕터 및 커패시터 모듈, 지역 전기 설비 연결 모듈, 할로겐 램프를 사용한 태양광 패널 테스트 모듈, 단결정 실리콘 태양광 패널 및 DC-DC 컨버터 모듈; 추가 기능: PC를 통한 데이터 수집 인터페이스 포함, 최소 4개의 전류 및 전압 값을 동시에 측정 가능, 풍력 발전기를 사용하여 다양한 풍속 및 다양한 유형의 터빈 시뮬레이션 가능, 태양열 및 풍력 에너지의 발전, 저장 및 변환(DC-AC 및 DC-DC) 실습 가능, IGBT를 사용하는 전력 인버터 모듈, 전력 다이오드 및 커패시터를 사용하는 정류 및 필터링 모듈 포함, 다양한 조명 조건을 시뮬레이션하기 위한 태양광 패널 테스트 모듈의 밝기 조절 기능 포함 4. 제품 구성 4.1 플랫폼 파워 박스에는 배터리 박스, AC 출력, 측정 기기, AC 배전반, 회로 차단기 및 비상 정지 스위치가 포함되어 있습니다. • 태양열 및 풍력 에너지 관련 데이터 생성, 저장 및 변환(DC-AC 및 AC-DC) 기능 4.2 풍력 터빈 및 태양광 패널 4.3 송풍기 및 600W 태양광 시뮬레이터 다양한 풍속 시뮬레이션 기능 4.4 주요 실험용 박스 및 장치 (1) 컨트롤러 박스 1개 WAN 또는 LAN을 통한 데이터 수집 인터페이스 포함 (2) 인버터 박스 1개 (3) 계측기 박스 4개 (4) 부하 박스 1개 5가지 실험 교육 프로젝트 수행 가능 1. 태양 에너지 이해 2. 풍력 에너지 이해 3. 풍력 발전 교육 4. 태양광 발전 교육 5. 풍력 및 태양광 발전 교육 데이터 수집
