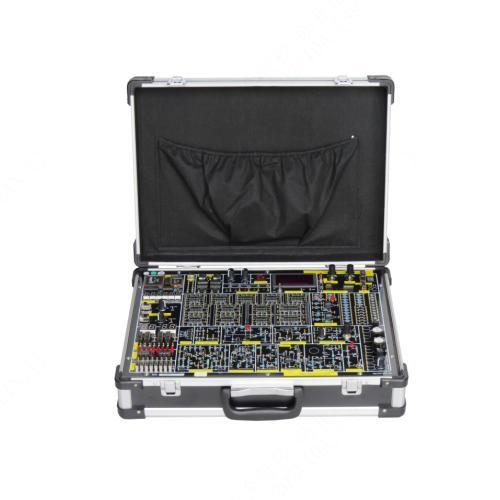

SMTE216 디지털 및 아날로그 전자 실험 상자 교육용 교육 학교 실험실 장비 전기 교육 장비
I. 기술 매개변수:
1. 전원
입력: AC220V±10%
출력: (1) DCV, ±12V/0.2A, DCI≥0.2A (2) DCV, ±5V/2A, DCI≥1A
2. 신호 소스
(1) 함수 발생기
출력 파형: 구형파, 삼각파, 사인파
진폭: 구형파, 삼각파, 사인파: (피크-피크의 경우 0 ~ 10V)
주파수 범위: 4가지 범위로 구분 가능: 0Hz~200Hz, 200Hz~10KHZ, 10KHZ~100KHZ, 100KHZ~200KHZ
(2) DC 신호, 양방향, ±5V, ±0.5V, 연속 조정 가능
3. 4개의 단일 펄스 발생기 공급
4. 4가지 방식 (T1, T2, T3, T4) 시퀀스 발생기, 시작 및 정지 회로
5. 1HZ~10MHZ 펄스 출력
6. 12방향 스위치 출력 디스플레이 회로
7. 6비트 7세그먼트 LED 디스플레이
8. 2방향 BCD 코드 스위치
9. 이 시스템은 8P~40P 공통 원형 구멍, IC 실험 회로 플러그 및 소켓, 1K, 10K, 22K, 100K, 680K 등의 저항과 접촉 안전 소켓을 갖추고 있어 저항, 커패시터를 연결할 수 있으며, 펄스 실험, 디지털 회로 실험, 논리 회로 및 다양한 기본 실험을 수행할 수 있습니다.
10. 오디오 출력 제어 기능을 갖춘 555 타이머 기반 회로
11. 6개의 고정밀 디지털 주파수 측정기, 테스트 범위: 0~9.9999MHz, 오차 범위: <1HZ(CPLD 칩 설계)
12. 3.5개의 디지털 전압 측정기 제공
13. 전위차계 그룹과 저항, 커패시턴스, 인덕턴스 다이오드 전자 부품을 갖추고 있어 학생들이 사용하기 편리합니다.
14. 아날로그 회로 실험 영역은 단일 파이프, 2개 파이프 차동 증폭기, 통합 연산 증폭기, 정류기, 전압 필터 등으로 구성되어 있습니다.
15. 실험 영역은 금속 바늘을 사용하고, 중간 크기의 구멍을 사용하여 산화되지 않으며, 외관이 아름답고 실용적이며 견고합니다. 금속 도색 공정으로 전선을 연결하여 실험할 수 있으며, 삽입이 편리하고 접촉이 안정적이며 수명이 깁니다.
2. 실험 내용
디지털 파트 실험은 다음과 같습니다.
1. TTL 논리 게이트 파라미터 테스트 및 사용
2. CMOS 적분 논리 게이트 테스트
3. 게이트 회로 논리 기능 테스트
4. 공통 조합 논리 기능 구성 요소 테스트
5. 데이터 수집 및 응용
6. 혈액형 관계 검출 회로 및 투표 회로
7. RS 트리거 기능 및 테스트
8. JK 트리거 논리 기능 및 주요 파라미터 테스트
9. 시프트 레지스터 기능 테스트
10. 10진수 컴퓨터(CMOS)
11. 비동기 카운터
12. 동기 카운터
13. 카운트 디코드 표시 회로 실험
14. 555 집적 타이머 및 응용
15. 순차 검출기
16. 다음 유형은 A/D 변환 회로입니다.
17. 인공 제어 신호등 제어기
18. 자동차 미등 제어 회로
19. 디지털 회로 설계
20. 타이밍 회로 테스트 및 연구
21. 파형 생성 및 단안정 트리거
22. A/D 변환 회로
23. D/A 변환 회로
아날로그 부분 실험 내용:
1. 정류기 전압 필터 및 병렬 회로
2. 직렬 전압 안정화 회로
3. 집적 전압 안정화 회로
4. 집적 전력 증폭기
5. 상보 대칭 전력 증폭기
브레드 보드 및 확장 칩 포함
영어 사용 설명서 제공
