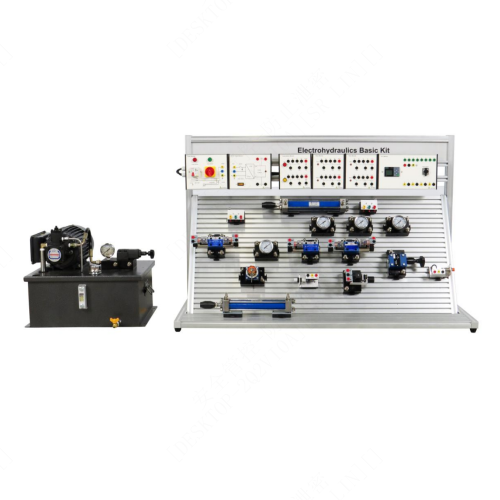

SMTM121 전기유압 기초 키트, 교육용 장비, 기술 교육용 유압 교육 작업대 I. 제품 개요 1.1 개요 본 실험 장치는 단면 구조를 채택하여 학생들에게 유압 실험을 위한 공간을 제공합니다. 전체 구조가 간단하고 실용적입니다. 교육 장비는 철제 이중 무광택 고밀도 스프레이 패턴으로 마감되어 아름답고 내구성이 뛰어나며 실용적입니다. 기본 구성은 다음과 같습니다. 유압 교육 부품 1세트, 유압 PLC 제어 모듈 1세트. 1.2 특징 본 교육 시스템은 가변 속도 DC 모터 시스템을 탑재하고 유압 설정 기능을 갖추고 있어 출력 유압의 안전 작동 압력을 설정할 수 있습니다. 모든 일반적인 유압 부품과 호환됩니다. 각 유압 부품에는 장착판이 제공되어 패널의 알루미늄 합금 유압 부품(패널의 "T" 슬롯이 있는 알루미늄 합금 구조)에 쉽고 자유롭게 장착할 수 있습니다. 오일 링은 퀵 체인지 조인트를 채택하여 분해 및 조립이 간편하고 누출이 없습니다. 본 교육 장비를 통해 유압 제어 회로 및 해당 기본 응용 실험을 수행할 수 있으며, 전기 유압 제어 실험을 위해 서로 통합하여 사용할 수도 있습니다. II. 성능 매개변수 2.1 기술 매개변수 전원 공급 매개변수: 단상 AC 220V±10% 50Hz 2.2 크기 및 무게 유압 벤치 크기: 1320*605*865mm 무게: 55kg 유압 스테이션 크기: 550*420*460mm 무게: 60kg III. 구성품 목록 3.1 주요 부품 번호 명칭 1 프레임 2 패널 3 유압 스테이션 3.2 전기 부품 번호 명칭 1 주 전원 모듈 (신호 입력, 전기) 2 24V 모듈 3 버튼 모듈 4 릴레이 모듈 5 PLC 모듈 3.3 액세서리 번호 명칭 수량 1 유압 오일 파이프 0.6m 7 2 유압 오일 파이프 1m 2 3 유압 오일 파이프 1.5m 4 4 유압 커넥터 암 (대형) 26 5 디지털 멀티미터 UA92051 6 4mm 전기 케이블 2m 양면형 빨간색 10 7 4mm 전기 케이블 2m 양면형 검은색 10 8 4mm 전기 케이블 2m 양면형 녹색 8 9 4mm 전기 케이블 2m 양면형 노란색 4 10 네트워크 케이블 2m Cat5E (e5e 네트워크 케이블) 노란색 1 11 4mm 전기 케이블 0.1m 양면형 노란색 1 12 4mm 전기 케이블 0.1m 양면형 파란색 1 13 4mm 전기 케이블 0.1m 양면형 검은색 1 14 무게추 1 15 무게추 보호 커버 1 3.4 유압 부품 1. 4/3 방향 양면 전기 솔레노이드 밸브 2. 4/2 방향 단전식 솔레노이드 밸브 3. 4/2 방향 복전식 솔레노이드 밸브 4. 속도 조절 밸브(단방향 유량 제어 밸브) 5. 오버플로우 밸브(차단 밸브) 6. 압력 릴레이(전자식 압력 스위치) 7. 리미트 스위치, 우측 리미트 및 좌측 리미트 8. 광전 센서(근접 센서) 9. 유도 센서(근접 센서) 10. 압력 게이지가 있는 2개의 4방향 분배기 11. 복동 실린더(커버가 있는 차동 실린더 16/10/200) 12. 역류 방지 밸브 13. 유량 제어 밸브 14. T형 분배기 15. (1) 안전 압력 조절 밸브 (2) 압력 릴리프 밸브 16. 무게 보호 커버 3.5 제품 구성 목록 번호 품목 수량 1 직동식 오버플로우 밸브 DBDH6P/100 1 2 속도 조절 밸브 2FRM5/6Q 1 3 단방향 스로틀 밸브 1 4 체크 밸브 1 5 4/2 방향 솔레노이드 역전 밸브 4WE6D/24V 1 6 4/3 방향 솔레노이드 역전 밸브 (O) 4WE6E/24V 1 7 4WE6D/OF 스프링 리셋 없는 4/2 방향 솔레노이드 밸브 1 8 스로틀 밸브 DV8/2 1 9T 커넥터 2 10 글리세린 압력 게이지 4 11 압력 릴레이 1 12 복동 실린더 모듈 MOB32*200 2 13 마이크로 스위치 QZ-1703 4mm 2 14 정전 용량 센서 4mm 1 15 유도 센서 4mm 1 16 유압 스테이션 (유압 파워 팩) 1 17 퀵 릴리스 커플링이 있는 호스 라인, 600mm 7 18 퀵 릴리스 커플링이 있는 호스 라인, 1000mm 2 19 퀵 릴리스 커플링이 있는 호스 라인, 1500mm 4 20 유압 커넥터 암(대형) 26 21 디지털 멀티미터 UA9205(안전 실험실 케이블 멀티미터) 1 22 4mm 전기 케이블 2m 양면형 빨간색 10 23 4mm 전기 케이블 2m 양면형 검은색 10 24 4mm 전기 케이블 2m 양면형 녹색 8 25 4mm 전기 케이블 2m 양면형 노란색 4 26 네트워크 케이블 2m Cat5E(카테고리 5e 네트워크 케이블) 노란색 1 27 4mm 전기 케이블 0.1m 양면형 노란색 1 28 4mm 전기 케이블 0.1m 양면형 파란색 1 29 4mm 전기 케이블 0.1m 양면형 검은색 1 IV. 실험 목록 실험 1 이중 전기 제어 4/3 방향 솔레노이드 밸브 시험 실험 실험 2 파이프라인 압력 측정 실험 실험 3 오버플로우 밸브 시험 실험 실험 4 스로틀 밸브 작동 실험 실험 5 단일 전기 제어 4/2 방향 솔레노이드 밸브 작동 실험 실험 6 체크 밸브 작동 실험 실험 7 PLC 자체 잠금 프로그램 실험 실험 8 PLC 인칭 프로그램 실험
