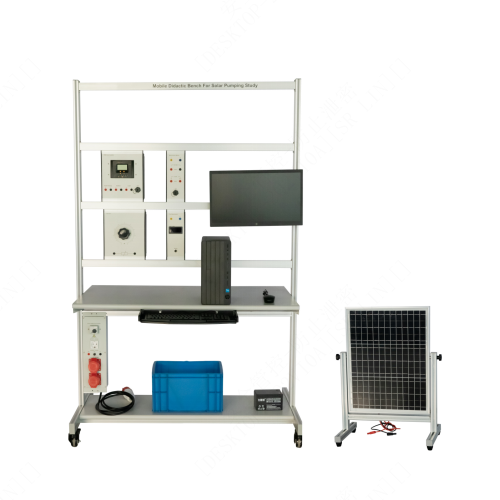

SMTG1005 태양광 펌프 작동법 학습을 위한 이동식 교육용 벤치, 교육 장비, 기술 훈련, 재생 에너지 교육 시스템 1. 장비 소개 1.1 개요 알루미늄 프레임을 포함한 태양광 발전 기술 학습용 이동식 교육 플랫폼입니다. 알루미늄 프레임에는 위에서 아래로 조명 제어 모듈, 부하 모듈, 태양광 패널 제어 모듈, 신호 출력 모듈이 장착되어 있습니다. 신호 입출력 모듈 하단에는 디버깅 장비 및 컴퓨터용 소프트웨어 연결을 위한 USB 포트가 있습니다. 알루미늄 프레임 한쪽에는 태양광 모의 광원 모듈과 태양광 패널이 설치되어 있습니다. 태양광 패널은 태양광 모의 광원 바로 아래에 동일 수평면에 위치합니다. 알루미늄 프레임 하단에는 전원 박스 모듈도 장착되어 있으며, 다양한 모듈들이 서로 연동하여 본 제품의 교육 목표를 달성합니다. 1.2 특징 (1) 본 교육 플랫폼은 알루미늄 프로파일 기둥 프레임 구조를 채택하여 전체적으로 간결하고 세련된 디자인을 자랑합니다. 하단에 만능 바퀴가 장착되어 있어 이동이 편리합니다. (2) 소프트웨어와 하드웨어의 조합으로 다양한 과목의 교육 콘텐츠를 완성할 수 있습니다. (3) 교육 플랫폼은 우수한 안전 보호 시스템을 갖추고 있습니다. 2. 기술 사양 입력 전원: 단선 3상 220V, 50Hz 크기: 1250mm x 700mm x 1995mm 무게: 141kg 미만 주변 온도: -10℃ ~ +40℃ 상대 습도: 85% 미만 (25℃) 3. 구성품 목록 및 상세 소개 3.1 주요 부품 번호 명칭 1 알루미늄 프레임 2 PWM 태양광 컨트롤러 3 통신 모듈 4 측정 모듈 5 부하 모듈 6 유량 측정 모듈 7 작업대용 보호 전원 분배 모듈 8 컴퓨터 모듈 9 태양광 발전 모듈 3.2 액세서리 번호 명칭 수량 1 디지털 멀티미터 2 2 4mm 안전 연결 케이블 (두 가지 색상) 1미터 2.5mm² 3 3 4mm 안전 연결 케이블 (빨간색) 1미터 2.5mm² 여러 개 4 4mm 안전 연결 케이블 (노란색) 1미터 2.5mm² 여러 개 5 4mm 안전 연결 케이블 파란색 1미터 2.5mm² 여러 개 6 4mm 안전 연결 케이블 검은색 1미터 2.5mm² 여러 개 6 네트워크 케이블 1미터 카테고리 5 노란색 1개 7 네트워크 케이블 2미터 카테고리 5 파란색 2개 8 USB 2.0 이더넷 어댑터 1개 9 USB 양방향 케이블 3개 10 유럽식 6구 스위치형 멀티탭 1개 11 U자형 커넥터 K4 검은색 6개 12 U자형 커넥터 K4 빨간색 6개 13 유럽식 플러그 2개 14 유럽식 플러그 테스트 리드 1개 15 JTAG 인터페이스 1개 4 실험 목록 실험 1 태양광 패널 전원 공급 실험 실험 2 태양광 패널 배터리 충전 실험 실험 3 태양광 제어기 소프트웨어 테스트 실험 4 응용 소프트웨어 테스트 실험 실험 5 MATLAB 소프트웨어 테스트 실험
