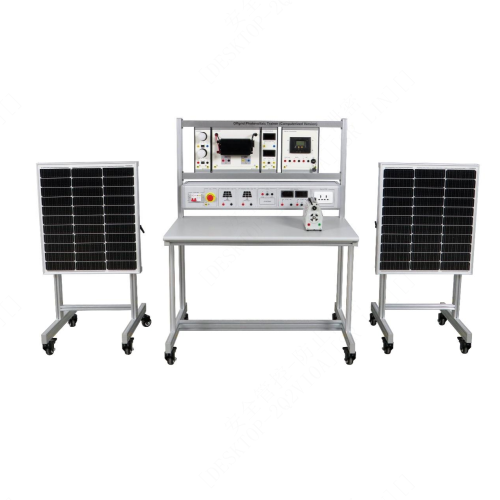

SMTG1024 독립형 태양광 발전 교육 장비(컴퓨터 버전) 기술 교육 장비 태양광 발전기 교육 시스템 1. 제품 소개 1.1 제품 설명 본 장비는 학교 학생들을 위한 태양광 발전 교육 및 훈련 시스템입니다. 모듈식 구조를 통해 실제 태양광 발전 과정을 시뮬레이션하며, 발전, 에너지 저장, 역변환, 부하 제어 및 데이터 모니터링 기능을 통합했습니다. 알루미늄 합금 프레임으로 제작되었으며, 이동이 용이하도록 4개의 바퀴가 장착되어 있습니다. 넓은 작업대는 다양한 시나리오의 실험을 지원하며, 원격 모니터링 기능을 통해 이론 교육과 실습이라는 두 가지 요구를 모두 충족합니다. 본 장비는 "이론 시각화 및 실습"을 핵심으로 합니다. 실제 태양광 발전 과정 시뮬레이션, 풍부한 모니터링 데이터, 유연한 모듈 조합을 통해 학생들은 신에너지 발전 시스템의 작동 원리, 장비 디버깅 및 문제 해결 기술을 습득할 수 있습니다. 태양광 기술 교육을 위한 이상적인 훈련 플랫폼입니다. 1.2 제품 특징 1. 태양광 발전 시뮬레이션 태양광 패널은 빛을 받아 직류를 생성하며, MPPT 태양광 컨트롤러(12/24V, 30A)를 통해 최대 전력점 추적(MPPT)을 구현하여 에너지 변환 효율을 최적화합니다. "태양광 1"과 "태양광 2"의 듀얼 채널 출력을 지원하여 다양한 조명 조건에서 발전 성능을 비교할 수 있습니다. 2. 다중 매개변수 데이터 모니터링 측정 모듈: AC/DC 전압계, 전류계(예: AC 250V/5A, DC 50V/10A)가 장착되어 있으며, 기계식 AC 미터를 통해 발전 데이터를 실시간으로 표시합니다. 전원 박스 모니터링 장치: DC 전압계(30V), 전류계(10A)가 내장되어 있어 배터리 충전 및 방전 상태를 직관적으로 확인할 수 있습니다. 3. 인버터 및 부하 제어 인버터 모듈: 배터리의 12V DC 전원을 AC 230V/50Hz AC 전원으로 변환하며, 연속 600W, 최대 1200W의 부하 구동을 지원합니다. 부하 모듈: AC/DC LED 전구(AC 220V/5W, DC 12V/5W)를 포함하여 다양한 전원 공급 모드에서 부하 작동 상태를 확인할 수 있습니다. 휴대용 부하 확장: AC 220V 소켓을 통해 외부 장치를 연결하여 실험 시나리오를 확장할 수 있습니다. 4. 에너지 저장 및 안전 보호 배터리 유닛: 태양광 발전으로 생산된 전력을 저장하여 독립형 전원 공급 실험을 지원합니다. 회로 차단기 + 비상 정지 스위치: 이중 회로 보호 메커니즘을 통해 비상시 신속하게 전원을 차단합니다. 퓨즈 등급 보호(5A/10A/20A): 다양한 모듈의 과전류 보호 요구 사항에 맞춰 사용할 수 있습니다. 5. 실험 확장 및 디버깅 각 모듈은 4mm 안전 전선(빨간색/검은색/노란색/파란색/투명)으로 연결하여 회로를 유연하게 구성할 수 있습니다. 휴대용 광 센서를 사용하여 광량과 발전 효율 간의 관계를 분석할 수 있습니다. 2. 기술 사양 태양광 패널: DC12V/60W (단결정) 670mm*590mm 전원 공급 장치: 단상 3선식 AC220V 휴대용 부하: 10Ω/4A 크기: 1060mm*630mm*1380mm 무게: ≤300kg 3. 제품 구성 요소 명칭 및 기능 소개 3.1 제품 본체 번호 명칭 수량 1 태양광 패널 2 2 장비 모듈 부품 1 3 장비 전원 박스 1 4 휴대용 부하 1 3.2 제품 모듈 부품 번호 명칭 수량 1 태양광 제어 모듈 1 2 인버터 모듈1 3 AC 측정 모듈 1 4 부하 모듈 1 3.3 제품 전원 박스 번호 명칭 수량 1 회로 차단기 1 2 비상 정지 스위치 1 3 PV 1 출력 장치 1 4 PV 2 출력 장치 1 5 배터리 1 6 DC 전압계 1 7 DC 전류계 1 8 소켓 1 3.4 제품 액세서리 번호 명칭 수량 1 케이블 2 2 휴대용 조도 센서 1 3 충전기 1 4 USB 케이블 1개 5 USB 플래시 드라이브 1개 6 퓨즈(20A) 3개 7 퓨즈(10A) 3개 8 퓨즈(5A) 3개 9 전원 코드 3개 10 4mm 안전 전선(검정) 6개 11 4mm 안전 전선(파랑) 5개 12 4mm 안전 전선(빨강) 6개 13 4mm 안전 전선(노랑) 5개 14 4mm 안전 전선(투톤) 5개 4. 제품 교육 실험 목록 (1) 다양한 광각에서의 발전 실험 (2) 휴대용 부하 실험 (3) 태양광 패널 직렬 연결 실험 (4) 태양광 패널 병렬 연결 실험 (5) 배터리 충전 실험 (충전기) (6) 태양광 발전 그룹 실험
