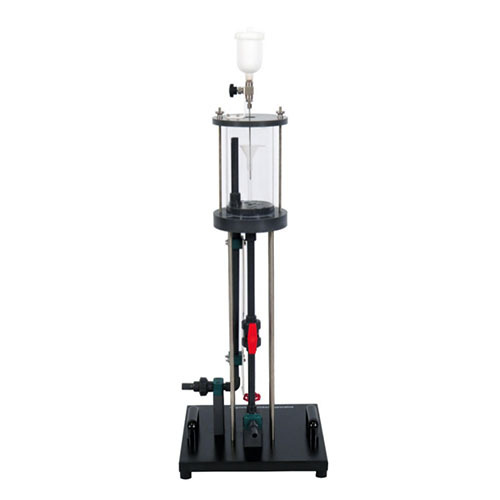

SMTFHM 150.18 레이놀즈 수 장치 유체 공학 실험 장비 교육 장비 직업 훈련 장비1. 제품 소개
1.1 제품 설명
유체의 일반적인 흐름 패턴은 층류, 임계류, 난류의 세 가지 유형으로 나눌 수 있습니다. 이 세 가지 흐름 패턴은 유체의 흐름을 특성화하는 데 사용할 수 있는 무차원 수인 레이놀즈 수로 판단할 수 있습니다. 레이놀즈 수는 유체의 흐름이 층류인지 난류인지 구분하는 데 사용할 수 있으며, 유체 내 물체의 흐름에 대한 저항을 결정하는 데에도 사용할 수 있습니다.
그림에서 층류 또는 난류 흐름의 유선은 주입된 조영제(잉크)를 사용하여 색상으로 표시됩니다. 실험 결과는 임계 레이놀즈 수를 결정하는 데 사용할 수 있습니다.
실험 장치는 물이 흐르는 투명한 파이프 부분과 흐름에 최적화된 입구로 구성됩니다. 밸브를 사용하여 파이프 부분의 흐름을 조절할 수 있습니다. 잉크는 흐르는 물에 주입되고, 물탱크 내의 유리 구슬 층은 균일하고 낮은 난류 흐름을 보장합니다.
실험 장치는 베이스 모듈의 작업 표면에 쉽고 안전하게 놓을 수 있습니다. 물을 공급하고 유량을 측정합니다. 또는 실험실 전원 공급 장치를 사용하여 실험 장치를 작동할 수도 있습니다.
1.2 제품 특징
1. 이 제품은 뛰어난 외관 디자인을 자랑하며, 아름답고 넉넉합니다.
2. 이 제품은 모듈식 기능을 갖추고 있어 다른 실험 모듈과 함께 사용할 수 있습니다.
3. 이 제품은 내구성이 뛰어난 소재를 사용하여 장비의 수명을 크게 연장할 수 있습니다.
2. 기술 사양
2.1 기술 매개변수
물탱크 용량: 2200ml
파이프 길이: 약 70mm
파이프 직경: 10mm
잉크 탱크 용량: 약 250ml
작동 환경 조건: 주변 온도: 10℃~30℃, 상대 습도 <75% (25℃).
2.2 크기 및 무게
크기 1: 400mm x 400mm x 1140mm
무게 1: 약 16kg
3. 제품 구성
3.1 제품 주요 부품
번호 명칭
1 오버플로우 포트
2 물 주입 니들 밸브
3 유리 구슬
4 물 탱크
5 잉크 탱크
6 염료 조절 니들 밸브
7 눈금판
8 투명 시험관
9 니들 밸브
10 손잡이
3.2 제품 부속품
번호 명칭
1 수성 염료병
2 유리 구슬
4. 제품 구성 목록
번호 명칭 수량
1 배수관 밸브 1
2 물 탱크 1
3 잉크 탱크 1
4 염료 조절 니들 밸브 1
5 눈금판 1
6 투명 실험관 1
7 물 주입 니들 밸브 1
8 손잡이 2
9 수성 염료병 1
10 유리 구슬 1
5. 제품 교육 실험 목록
(1) 실험 전 준비 작업 교육
(2) 층류 현상 시연 (Re<2300)
(3) 임계 유동 현상 시연 (Re=2300)
(4) 난류 유동 현상 시연 (Re>2300)
