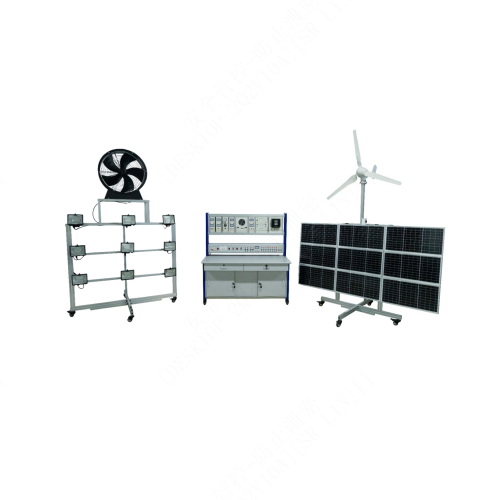

SMTG1010 태양광 및 풍력 발전 교육용 장비, 기술 교육, 재생에너지 교육 시스템 1. 장비 소개 1.1 개요 본 교육 장비는 풍력 및 태양광 발전 과정을 모의 및 시연하여 학생들이 풍력-태양광 하이브리드 발전 시스템의 작동 원리를 직관적으로 이해할 수 있도록 설계되었습니다. 장비는 주로 풍력 터빈, 태양광 패널, 알루미늄 기둥 프레임 구조물, 내장 측정 장비, 만능 바퀴 및 안전 보호 시스템으로 구성됩니다. 관련 실험을 통해 학생들은 풍력-태양광 하이브리드 발전 시스템에 대한 심층적인 이해와 관련 지식 및 기술 습득이 가능합니다. 1.2 특징 (1) 합리적인 구조 설계: 본 교육 플랫폼은 측정 장비와 교육용 전원 공급 장치가 통합된 알루미늄 기둥 프레임 구조를 채택했습니다. 하단에 만능 바퀴가 있어 이동 및 조합 사용이 편리하며, 내구성이 뛰어납니다. (2) 완벽한 장비 구성: 실험 회로 및 장비가 완벽하게 구성되어 다양한 실험 프로젝트에 활용할 수 있으며, 학생들의 실습 능력과 이론적 지식 함양에 도움을 줍니다. (3) 높은 안전성: 본 교육 플랫폼은 우수한 안전 보호 시스템을 갖추고 있어 실험 과정의 안전성을 보장합니다. (4) 실제 환경 시뮬레이션: 바람과 광원을 시뮬레이션함으로써 실험 과정이 실제 풍력 및 태양광 발전 환경에 더 가까워집니다. (5) 높은 실용성: 장치 설계는 실용성에 중점을 두어 학생들에게 이상적인 실습 학습 플랫폼을 제공합니다. 2. 기술 사양 입력 전력 단상 3선식 220V±5%, 50Hz 무게 풍력 발전 장치: 약 55kg 태양광 발전 장치: 약 75kg 훈련 플랫폼: 약 150kg 크기 프레임: 1580mm*1280mm*1600mm 태양광 패널: 2060mm*100mm*1080mm 훈련 테이블: 1460mm*790mm*1540mm 작동 환경 온도: -10~+40℃, 80℃ 이하 습도: 35~85%RH (결로 없음) 주변에 부식성, 가연성 가스 또는 다량의 전도성 먼지가 없어야 합니다. 3. 구성품 목록 및 상세 설명 주요 부품 번호 명칭 1 풍력 시뮬레이션 및 조명 시뮬레이션 설치 2훈련 플랫폼 3. 태양광 및 풍력 발전 장치 4. 실험 목록 실험 1. 배터리 충전 특성 및 방전 보호 실험 2. 가정용 에너지 생산 교육 시스템 연결 훈련 실험 실험 3. 인버터 기본 원리 실험 실험 4. 태양광 패널 개방 회로 전압 테스트 실험 실험 5. 풍력 발전 시스템 모의 실험 실험 6. 태양광 패널 직렬 및 병렬 연결 실험 실험 7. 다양한 조명 조건에서 태양광 패널 최대 출력 측정 실험 실험 8. 풍력 에너지 충전 제어 실험 실험 9. 인버터 전원 공급 장치를 이용한 AC 부하 구동 실험
