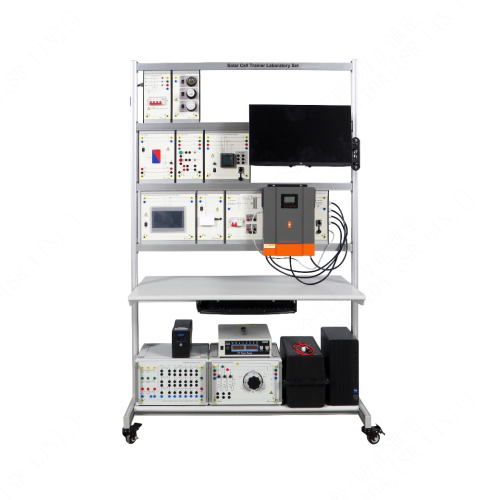

SMTG1021 태양 전지 교육용 실험실 세트, 기술 교육, 재생 에너지 교육 시스템 1. 제품 소개 1.1 제품 설명 본 장비는 간편한 실험을 위해 변환 모듈, 전원 모듈, 측정 모듈 및 신호 변환 모듈을 포함합니다. 기본 구성 요소 외에도, 컴퓨터에는 호스트를 보호하기 위한 무정전 전원 공급 장치가 장착되어 있습니다. 또한, 실시간 데이터를 쉽게 관찰할 수 있는 소프트웨어가 함께 제공됩니다. 1.2 제품 특징 1. 훈련용 작업대는 견고한 알루미늄 기둥 프레임 구조를 채택했으며, 측정 기기와 하중 모듈 설치를 위한 기본 구성품이 포함되어 있습니다. 2. 훈련용 전원 박스가 작업대에 통합되어 있으며, 실험 중 이동이 용이하도록 하단에 바퀴가 달려 있습니다. 3. 데이터 손실을 방지하기 위해 PC와 전원 차단 보호 기능이 탑재되어 있습니다. 4. 각 훈련용 작업대에는 실험 중 이동이 편리하도록 하단에 바퀴가 장착되어 있습니다. 5. 견고하고 내구성이 뛰어난 설계로 장기간 사용이 가능합니다. 6. 훈련용 작업대는 다양한 훈련 연습을 조합하고 수행할 수 있도록 실험 회로 및 부품 세트가 완비되어 있습니다. 7. 훈련용 작업대는 안전 보호 시스템을 갖추고 있습니다. 2. 기술 사양 2.1 기술 매개변수 하이브리드 인버터 시스템 전압: 12V 시스템 전력: 1200VA 입력 전압(AC): 단상 3선식 90V~280V 변환 시간: 10ms 출력 전압(AC): 단상 3선식 230V 출력 주파수: 50/60Hz 배터리 전압(DC): 10V~15V MPPT 충전 컨트롤러(DC): 15V~80V 배터리 122Ah, 12V 가변 부하 저항 삼상 1kW, 병렬, 직렬, 스타 및 삼각 회로에 사용 가능 24V 제어 전력 스위치 모듈 정격 작동 전류 16A 전구 부하 단상 3선식 230V (백열전구 25W, 에너지 절약형 램프 4W, LED 4W) 프로그래밍 가능 전원 공급 장치 개방 회로 전압: 80V 폐쇄 회로 전류: 40A 출력: 1000W 2.2 크기 및 무게 크기: 1320mm*820mm*2150mm 무게: 202kg 3. 제품 구성 요소 명칭 및 기능 소개 3.1 제품 주요 부품 번호 명칭 수량 1 주 전원 모듈 1 2 전구 부하 1 3 DC 전원 공급 장치 1 4 스위치 모듈 1 5 삼상 측정 시스템 모듈 1 6 디스플레이 화면 1 7 전압 및 전류 측정 시스템 1 8 스위치 모듈 1 9 하이브리드 인버터 모듈 1 10 배터리 1 11 본체 1 3.2 제품 섀시 번호 명칭 수량 1 프로그래밍 가능 전원 공급 장치 1 2 UPS 무정전 전원 공급 장치 1 3 삼상 변압기 섀시 1 4 삼상 가변 부하 섀시 1 3.3 제품 액세서리 번호 품목 수량 1 멀티탭 1 2 방수 플러그 1 3 퓨즈 (5A, 1A) 5 4 배터리 1 5 USB 플래시 드라이브 1 6 U자형 브리지 7 7 전원 코드 4 8 플러그 1 9 마우스 1 10 네트워크 케이블 5 11 멀티미터 1 12 K4 테스트 라인 (노란색)5 13 K4 테스트 라인(파란색) 5 14 K4 테스트 라인(검은색) 5 15 K4 테스트 라인(녹색) 5 16 K4 테스트 라인(두 가지 색상) 5 17 K4 테스트 라인(빨간색) 5 4. 제품 교육 실험 목록 (1) 부하 상자 실험 (2) 하이브리드 발전 실험 (3) 배터리 및 태양광 패널 하이브리드 전원 공급 실험
