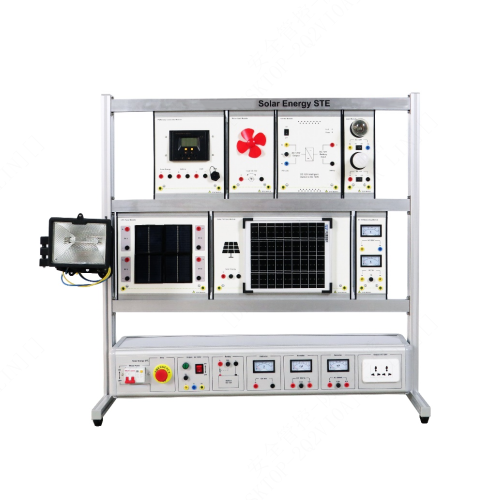

SMTG1017 태양 에너지 STE 교육 장비 기술 교육 재생 에너지 교육 시스템 1. 제품 소개 1.1 제품 설명 태양광 패널에 빛을 모사하여 생성된 전기는 태양광 컨트롤러를 통해 배터리를 충전하는 데 사용됩니다. 필요에 따라 태양광 컨트롤러는 배터리를 통해 직류(DC) 전력을 출력합니다. 인버터는 직류 전력을 교류(AC) 전력으로 변환합니다. 이 실험 키트는 태양광 제어 모듈, 인버터 모듈, AC/DC 부하 모듈, 태양광 패널 모듈 측정 모듈, 전원 공급 장치 및 기타 부품으로 구성되어 있으며, 특정 실험에 필요한 모든 교육 내용을 다룰 수 있습니다. 1.2 제품 특징 1. 통합 설계: 이 태양광 발전 실험 교육 장비는 태양광 모듈, 인버터, 에너지 저장 장치 및 지능형 제어 시스템과 같은 핵심 구성 요소를 통합했습니다. 이러한 통합 설계를 통해 실제 태양광 발전 환경을 모사하고 기본적인 태양광 셀 특성 분석부터 복잡한 계통 연계 발전 시스템 실험에 이르기까지 다양한 실험을 지원할 수 있습니다. 2. 모듈식 구조: 실험 장비는 일반적으로 모듈식 구조로 설계되며, 전기 테스트 지점은 안전한 실험용 잭을 통해 실험 배선에 연결되어 교육 및 실험 조작이 편리합니다. 3. 다용도성: 이 장비는 고정밀 측정 기능뿐만 아니라 전압, 전류, 전력 등의 매개변수를 효과적으로 모니터링하여 태양광 시스템을 실시간으로 모니터링할 수 있습니다. 4. 종합적인 보호 기능: 이 장비는 실험 과정의 안전을 보장하기 위해 다양한 보호 기능을 갖추고 있습니다. 5. 부하 장치: 이 장비에는 직류 부하와 교류 부하가 포함되어 있어 태양광 시스템의 전기 부하 실험에 사용할 수 있습니다. 6. 뛰어난 환경 적응성: 이 장비는 일반적으로 다양한 실험 환경에 적응할 수 있도록 넓은 작동 온도 범위와 습도 요구 사항을 고려하여 설계되었습니다. 7. 교육과 실습의 결합: 태양광 발전 실험 교육 장비는 실습 및 관리 시스템을 통해 학생들의 태양광 발전 기술에 대한 이해를 심화시키고 전문 능력과 실무 기술을 향상시키는 것을 목표로 합니다. 2. 기술 사양 2.1 기술 매개변수 배터리: DC 12V, 8AH 할로겐 램프: 120V, 500W 태양광 컨트롤러: PWM, 10A, 12/24V 범용 백열 전구: AC 110V, 40W LED 전구: 12V, 5W 인버터: 입력: DC 12V, 출력: AC 110V, 60Hz, 전력: 1000W 2.2 크기 및 무게 크기: 1100mm×450mm×1150mm 무게: 56kg 미만 3. 제품 구성 요소 명칭 및 기능 소개 3.1 제품 모듈 부품 번호 명칭 1 태양광 제어 모듈 2 팬 모듈 3 인버터 모듈 4 부하 모듈 5 4개의 태양광 패널 모듈 6 태양광 패널 모듈 7 측정 모듈 8 모의 광원 3.2 제품 전원 박스 번호 명칭 1 회로 차단기 2 비상 정지 스위치 3 AC 출력 장치 4 배터리 장치 5 DC 전압 측정 장치 (50V) 6 DC 전류 측정 장치 (100mA) 7 DC 전류 측정 장치 (500mA) 8 소켓 3.3 제품 액세서리 번호 명칭 1 디지털 1. 멀티미터 2. USB 케이블 3. 4mm 안전 전선 (노란색) 4. 4mm 안전 전선 (파란색) 5. 4mm 안전 전선 (이중선) 6. 4mm 안전 전선 (빨간색) 7. 4mm 안전 전선 (검은색) 8. 퓨즈 (20A) 9. 퓨즈 (5A) 10. 퓨즈 (1A) 4. 제품 구성 목록 번호 명칭 수량 1. 태양광 제어 모듈 1개 2. 팬 모듈 1개 3. 인버터 모듈 1개 4. 부하 모듈 1개 5. 태양광 패널 모듈 1개 6. 4개 태양광 패널 모듈 1개 7. 측정 모듈 1 8 회로 차단기 1 9 비상 정지 스위치 1 10 AC 출력 장치 1 11 배터리 장치 1 12 DC 전압 측정 장치(50V) 1 13 DC 전류 측정 장치 2 14 소켓 15 디지털 멀티미터 1 16 USB 케이블 1 17 4mm 안전 전선(노란색) 1 18 4mm 안전 전선(파란색) 5 19 4mm 안전 전선(이중선) 5 20 4mm 안전 전선(빨간색) 5 21 4mm 안전 전선(검은색) 5 22 퓨즈(20A) 5 23 퓨즈(5A) 2 24 퓨즈(1A) 5 5. 제품 교육 실험 목록 (1) 태양광 패널 직렬 및 병렬 연결 (2) 배터리 역전 실험 (3) 배터리 충전 실험 (4) 배터리 방전 실험 (5) 태양광 발전 실험 (6) 소프트웨어 사용 실험
