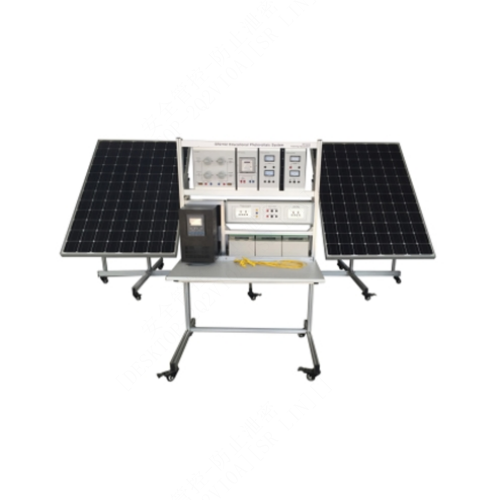

SMTG038E 태양 에너지 네트워크 운영 교육 장비, 기술 교육 장비, 교육용 장비, 태양광 발전 트레이너 1.1 개요 본 교육 장비는 태양광 발전 장치, 태양광 패널 발전 장치, 인버터, 발광 컨트롤러 등의 모듈로 구성되어 있습니다. 관련 실험을 통해 태양광 및 풍력 발전 원리를 학습하고 학생들의 관련 지식과 기술을 함양할 수 있습니다. 전문대학, 직업전문대학, 중등전문학교, 기술전문학교의 관련 전문 교육 및 기술 평가에 적합합니다. 1.2 특징 (1) 본 교육 장비는 알루미늄 기둥 프레임 구조를 채택하고 있으며, 전원 공급 장치가 일체형으로 설치되어 있습니다. (2) 유닛 회로 기판이 완벽하게 구성되어 있으며, 다양한 교육 과정의 교육 내용을 구성할 수 있도록 조합하여 사용할 수 있습니다. (3) 사용자의 요구에 맞춰 실험 대상에 관련 유닛을 유연하게 추가하거나 삭제할 수 있습니다. (4) 우수한 안전 보호 시스템을 갖추고 있습니다. 2. 성능 매개변수 (1) 입력 전력: 단상 AC220V ± 10% 60Hz (2) 외부 치수: 태양광 발전 장치: 1000mm × 1000mm × 1500mm 훈련 플랫폼 크기: 1610mm × 800mm × 1350mm (3) 전체 용량: <2KVA (4) 무게: <100kg (5) 작동 조건: 주변 온도 -10℃～+40℃ 상대 습도 ＜ 85% (25℃) 3 제품 구성 3.1 플랫폼 전원 박스에는 배터리 박스, AC 출력, 회로 차단기 및 비상 정지 스위치가 포함되어 있습니다. 구성품: 이동식 워크스테이션, 배터리, 네트워크 연결 모듈, 구성 요소 회로 태양광 패널 및 중앙 패널 전력: 190와트 배터리는 AGM 타입, 120Ah, 12볼트입니다. 워크스테이션에는 바퀴 4개(잠금 장치 2개 포함)가 장착되어 있습니다. 워크스테이션 프레임은 프라이머 처리 후 도색되었습니다. 워크스테이션에는 전자식 잠금/해제 장치 세트도 포함됩니다. 모든 인터페이스 케이블 및 케이블 연결에 필요한 구성 요소가 포함됩니다. 다양한 모듈. 연결 및 구성 요소용 패널. 식별 옆에 실크스크린 라벨이 부착되어 있습니다. 3.2 패널 구성 요소: 태양광 모듈 회로 기판. MPPT 부하 조정기. 다음 기능을 갖춘 데이터 수집 시스템 포함: 데이터 수집 모듈, 아날로그 10/20 채널 전압 및 전류 입력. 절연 AC 전압 입력 모듈. 절연 AC 입력 모듈. 전원 공급 장치, 24V DC, 35W, 범용 입력. Cat 5E 연결 케이블, 4.2m(14피트), 회색. 61cm(2개) 또는 유사, 183cm(2개) 또는 유사, 26cm(2개) 또는 유사 케이블 키트. 태양광 모사용 500W 조명 포함. 80A DC 콤보 박스. 누전 차단기. 회로 차단기를 사용하여 스위치를 차단하십시오. 태양광 패널의 가변 부하 제어. 중앙 구성 요소 회로 기판. 단상 인버터. 아날로그 서비스 전력계. 회로 차단기가 있는 AC 부하 센터. 3.3 DC 전력 분배. 배터리 차단 스위치. 클램프형 배율기. 또는 전력계. 또는 아날로그 DC 전류계. LCD가 있는 원격 모니터. 화면, 이더넷 연결. AC 조명. AC 램프 홀더. DC 조명. DC 램프 홀더. DC 부하 스위치. AC 충전 스위치. AC 콘센트(듀얼). AC 차단 스위치. DC 차단 스위치. 계통 연계용 모듈 포함: 인버터 학습 시스템, 코드, 표준 및 계통 연계 작동 kWh AC 계량기, 마이크로 인버터 포함 3.4 태양광 패널 최소 두 개의 패널 구성 포함 병렬 연결 가능: 전원 공급 전압 17.3V 전류 2.35A 최대 출력 전압 1000Vdc (시스템 최대 제한 전압) 모듈당 40W 태양광 발전 장비 DC 전력은 빛에서 공급됩니다. o 태양광 모듈 그룹 2개의 태양광 모듈 에너지 관리 주요 구성 요소: 타이머 디지털 킬로와트 AC 계량기. 190W, 240VAC 마이크로 인버터. 내부 공간 에너지 관리 장치 잠금/태그 키트 학생 과정 이 과정에는 다음이 포함됩니다. 멀티미디어 학습 활동 패키지 (교육 실험 비디오) 최소 두 개의 패널 구성 포함 병렬 연결 가능: 모듈당 최소 36개의 배터리가 있는 평면형 패널은 워크스테이션에 장착되며, 탈착식입니다. 프레임은 패널이 입사각을 변경할 수 있도록 기울일 수 있도록 설계되어야 합니다. 4. 실험 교육 프로젝트를 완료할 수 있습니다. 1. 태양 에너지 이해 2. 태양광 발전 교육 3. 태양광 모듈 성능 교육 4. 태양광 발전 교육 데이터 수집
