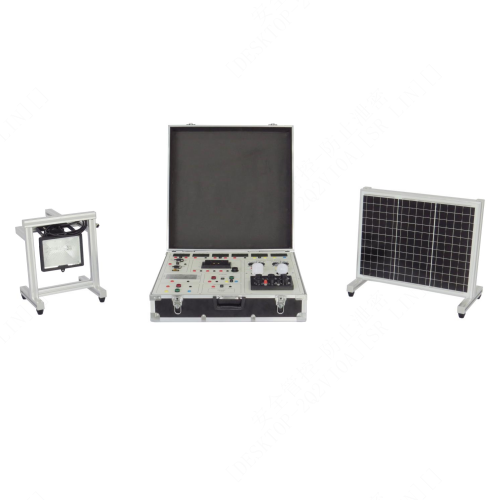

SMTG319E 태양광 발전 실험 상자 교육 장비 기술 훈련 재생 에너지 교육 시스템 1. 장비 소개 1.1 개요 태양광 트레이너는 태양광 패널의 광전 효과를 이용하여 태양 복사 에너지를 전기 에너지로 직접 변환하는 발전 시스템입니다. 태양광 패널, 배터리, 태양광 컨트롤러, 인버터, 부하 등으로 구성되어 있으며, 모듈식 구조로 설계되어 있습니다. 모든 전기 테스트 지점은 안전한 실험용 소켓을 통해 실험 배선에 연결되어 있습니다. 작동 원리는 태양 복사 에너지가 태양광 패널을 통해 전기 에너지로 변환된 후, 인버터를 통해 부하에 전력을 공급하는 것입니다. 동시에, 남는 전기 에너지는 태양광 컨트롤러를 거쳐 화학 에너지 형태로 배터리에 저장됩니다. 1.2 특징 (1) 우수한 안전 보호 시스템을 갖추고 있습니다. (2) 학생들이 직접 분해하고 이동할 수 있어 사용이 편리합니다. (3) 실험 회로 및 장치가 완벽하게 구성되어 있으며, 다양한 과목의 실습 교육 내용을 조합하여 활용할 수 있습니다. 2. 기술 사양 입력 전원: AC220V±10%, 50Hz 실험 상자 크기: 620*620*180mm 모의 광원(할로겐 램프) 크기: 300*250*385mm 태양광 패널 크기: 520*300*465mm 무게: 25kg 미만 작동 조건: 주변 온도 10℃~30℃, 상대 습도 75% 미만(25℃ 기준) 3. 구성품 목록 및 상세 소개 3.1 주요 부품 번호 명칭 1 할로겐 램프 2 태양광 실험 상자 3 태양광 패널 3.2 태양광 패널 번호 명칭 1 표시등 유닛 2 도트 매트릭스 모듈 3 아날로그 광원 제어 유닛 4 태양광 패널 출력 유닛 5 배터리 셀 6 인버터 유닛 7 태양광 컨트롤러 모듈 8 디스플레이 모듈 (DC 전압계, DC 전류계, AC 전압계, AC 전류계) 9 팬 부하 유닛 10 램프 부하 셀 11 저항 박스 3.3 액세서리 번호 명칭 1 4mm 안전 전기 케이블(파란색) 2 4mm 안전 전기 케이블 케이블(노란색) 3 4mm 안전 전기 케이블(검은색) 4 4mm 안전 전기 케이블(빨간색) 5 네트워크 케이블 6 전원 케이블 7 CD 4. 실험 목록 실험 1 태양광 패널 개방 회로 전압 테스트 실험 실험 2 태양광 패널 단락 전류 테스트 실험 실험 3 태양광 패널 최대 전력점 테스트 실험 실험 4 태양광 패널 변환 효율 측정 실험 실험 5 태양광 패널 I-V 또는 P-V 특성 테스트 실험 실험 6 태양광 패널 암전압 특성 테스트 실험 실험 7 태양광 패널 부하 및 출력 특성 테스트 실험 실험 8 태양광 컨트롤러 작동 원리 실험 실험 9 태양광 컨트롤러 배터리 과충전 보호 실험 실험 10 태양광 컨트롤러 배터리 과방전 보호 실험 실험 11 역극성 연결 보호 실험 실험 12 야간 역충전 방지 실험 실험 13 독립형 인버터 작동 원리 실험 실험 14. 독립형 태양광 발전 실험 실험 15. 태양 전지 태양광 시스템 직접 부하 특성 실험 실험 16. 소프트웨어 테스트 실험
