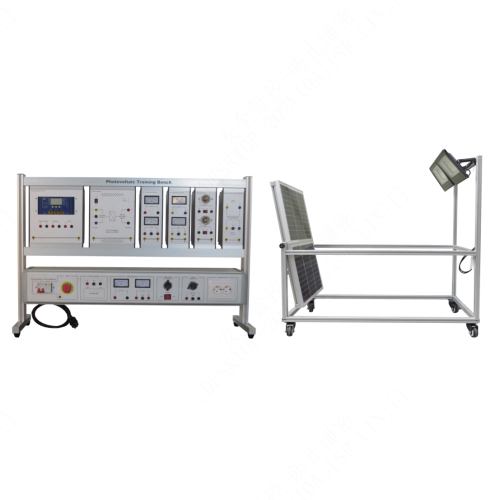

SMTG012E 태양광 발전 훈련 장비 교육 장비 기술 훈련 재생 에너지 훈련 시스템 I. 장비 개요 1. 소개 1.1 개요 본 교육 시스템은 태양광 발전 과정을 시뮬레이션하여 학생들이 태양광 발전을 학습할 수 있도록 설계되었습니다. 태양광 패널은 고출력 메탈 할라이드 램프로 구동됩니다. 본 교육 시스템은 학생들의 실습 능력을 향상시켜주며, 공과대학, 전문대학, 기술학교 등에 적합합니다. 1.2 특징 (1) 본 교육 시스템은 알루미늄 기둥 구조에 내장된 측정 장치를 갖추고 있으며, 하단에 바퀴가 달려 있어 이동이 용이합니다. (2) 다양한 실험 회로 및 부품을 제공하여 학생들이 이를 조합하여 다양한 회로를 구성하고, 다양한 실험 및 교육 내용을 학습할 수 있습니다. (3) 안전 보호 시스템을 갖춘 교육용 작업대입니다. 2. 성능 매개변수 (1) 태양광 발전 장치: 전체 알루미늄 구조, 조절 가능한 태양광 패널, 외형 치수는 800mm*800mm*1200mm(길이×너비×높이)입니다. (2) 전원 박스 유닛: 알루미늄 프로파일 구조, 알루미늄 행잉 박스, 경계 치수 1080mm×300mm×740mm(길이× 너비× 높이). 3. 시스템 소개 본 시스템은 태양광 발전 시스템, 제어 시스템, 인버터 시스템의 네 부분으로 구성됩니다. 태양광 발전 시스템은 태양광 패널과 배터리로 이루어져 있습니다. 제어 시스템은 태양광 발전 컨트롤러로 구성됩니다. 인버터 시스템은 주파수 인버터와 부하 장치로 구성됩니다. 1. 모의 태양광 발전 시스템: 본 시스템은 18V, 20W 태양광 패널 3개를 사용하며, 시스템 전압에 따라 직렬 및 병렬 연결이 가능합니다. 패널의 상대적 위치를 조정하여 태양광 위치를 모사할 수 있으므로 다양한 일조 조건을 쉽게 시뮬레이션할 수 있습니다. 모의 태양광 발전기는 아래 그림과 같습니다. 태양광 패널의 출력은 장치 후면에 위치한 연결 박스에 연결되어 안전 단자를 통해 출력됩니다. 단일 패널의 정격 출력 전압은 18V이며, 3개의 패널은 개별적으로 또는 병렬로 작동할 수 있습니다. 표시등 상태 설명 3.2 전원 제어 패널 (1) 전압, 전류 출력 표시기 (2) 전원 표시기 및 안전 전원 출력 단자 장착 (3) 내부에 AC 전원 공급 장치 및 단락 보호 기능 내장. 투명 창을 통해 내부 전원 박스 구조 관찰 가능. 3.3 장비 구성 요소 (1) 컨트롤러 걸이 박스 1개 (2) 인버터 걸이 박스 1개 (3) 계량기 걸이 박스 2개 (4) 단자 부하 걸이 박스 2개 (5) 4mm 안전 전기 연결 케이블 40개 4 실험 목록 (1) 배터리 특성 테스트: 1) 전기 기술 매개변수 2) 배터리 직렬 및 병렬 연결 (2) 충전 컨트롤러 실험: 1) 역극성 연결 보호 실험 2) 배터리 과충전 시 컨트롤러 보호 실험 3) 배터리 과방전 시 컨트롤러 보호 실험 4) 역충전 실험 (3) 발전기 작동 출력 테스트 실험 (4) 태양광 배터리 개방 회로 전압 테스트 실험 (5) 태양광 배터리 단락 전류 테스트 실험 (6) 태양광 배터리 작동 출력 테스트 실험 (7) 다양한 조명 조건에서 태양광 배터리의 최대 출력 테스트 실험 (8) 태양광 배터리 출력 특성 실험 (9) 태양광 배터리 충전 제어 원리 실험 (10) 태양광 배터리 역충전 실험 (11) 태양광 배터리 직렬 및 병렬 연결 실험 (12) 인버터 기본 원리 실험 (13) 간단한 인버터 출력 파형 테스트 실험 (14) 태양광 배터리 직렬 및 병렬 연결 실험 (15) 인버터 기본 원리 실험 (16) 간단한 인버터 출력 파형 테스트 실험 (17) 인버터 전력 구동 AC 부하 실험
