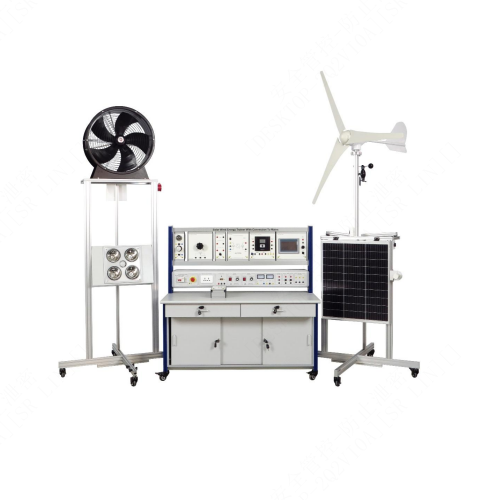

SMTG1013 태양광 및 풍력 에너지 교육용 장비 (전원 연결 가능) - 기술 교육, 재생 에너지 교육 시스템 1. 제품 소개 1.1 제품 설명 본 교육 장비는 풍력 및 태양광 발전 과정을 시뮬레이션하여 학생들이 풍력-태양광 하이브리드 발전 시스템에 대한 기초적이고 직관적인 이해를 얻을 수 있도록 설계되었습니다. 풍력 터빈은 송풍기로 구동되고, 태양광 패널은 고휘도 할로겐 램프로 구동됩니다. 장비에는 풍속 및 풍향 센서, 조도 센서, 온도 센서가 장착되어 있어 풍력 및 태양광 발전 시 다양한 작동 조건의 데이터를 제공합니다. 학생들은 관련 실험을 통해 해당 지식과 기술을 습득할 수 있습니다. 1.2 제품 특징 (1) 본 교육 장비는 알루미늄 프로파일 기둥 프레임 구조를 채택하고 측정 장비와 교육용 전원 공급 장치가 일체형으로 내장되어 있으며, 하단에는 만능 바퀴가 장착되어 있습니다. 각 구성 요소는 유연하게 조합하여 사용할 수 있고, 내구성이 뛰어납니다. (2) 실험 회로 및 장비 구성이 완비되어 있어 다양한 과목의 교육 내용을 조합하여 학습할 수 있습니다. (3) 본 교육 장비는 우수한 안전 보호 시스템을 갖추고 있습니다. 2. 기술 사양 2.1 기술 매개변수 전원 공급 매개변수: 단상 3선식 AC 220V ±5% 50Hz 작동 환경 조건: 습도 35~85% (결로 없음) 권장 온도: -10~+40℃, 제한 온도: ≤80℃ 인버터 매개변수: DC12V-AC220V 풍력-태양광 하이브리드 제어 모듈: DC12V 400W (485 통신 지원) 디스크 저항: 500W 1KΩ 풍력 발전기: 3상 AC12V 400W (팬 블레이드 3개) 시동 풍속: 2.5m/s 정격 풍속: 11.5m/s 임펠러 직경: 1.55m 통합 풍속 및 풍향 센서 전원 공급 장치: DC24V 아날로그 출력: 4-20mA 단선형 온도계: PT100, DC24V 전원 공급, 0-100℃ 출력, 4-20mA 태양광 패널: 90W 12V 2.2 크기 및 무게 크기: 1480mm*790mm*1600mm 무게: 약 157kg 3. 제품 구성 요소 3.1 제품 주요 부품 번호 명칭 1 풍력 모사 팬 2 태양 에너지 모사 광원 3 전구 부하 모듈 4 조절 저항 모듈 5 DC V/I/P 측정 모듈 6 인버터 모듈 7 풍력-태양광 하이브리드 제어 모듈 8 터치 스크린 모듈 9 풍력 터빈 10 풍향 및 풍속 센서 11 조도 센서 12 태양광 패널 13 방전 저항 모듈 14 실험대 3.2 제품 전기 부품 번호 명칭 1 2P 회로 차단기 (누전 보호 기능 포함) 2 비상 정지 스위치 3 AC 220V 3구 2구 콘센트 소켓 4 DC 24V 전원 공급 장치 5 모의 풍력 발생 장치 6 모의 광원 7 AC 전압계, 전류계 8 태양광 패널 출력 9 배터리 모듈 10 풍력 발전 출력 3.3 제품 액세서리 번호 품목 수량 1 4mm 안전 연결 케이블 1m (빨간색) 10 2 4mm 안전 연결 케이블 1m (검은색) 10 3 4mm 안전 연결 케이블 1m (노란색) 5 4 4mm 안전 연결 케이블 1m (파란색) 5 5 4mm 안전 연결 케이블 1m (투톤) 4 6 디지털 멀티미터 1 7 소프트웨어 (U 디스크) 1 8 USB DP9 통신 케이블 1개 9 USB 케이블 (파란색, 양쪽 끝 1.5m) 1개 10 퓨즈 10A 4개 11 퓨즈 5A 4개 12 자동차 보험 15A 1개 13 온도 센서 1개 14 전화선 1개 15 전원 코드 1개 16 케이블 2개 17 충전기 1개 4. 제품 구성 목록 번호 명칭 수량 구성품 1 풍력 시뮬레이션 팬 1개 구성품 2 태양광 시뮬레이션 광원 1개 구성품 3 터치스크린 모듈 1개 구성품 4 DC 전압/입력/압력 측정 모듈 1개 부품 5 0-1K 500Ω 가변 부하 모듈 1개 부품 6 전구 부하 모듈 1개 부품 7 인버터 모듈 1개 부품 8 풍력-태양광 하이브리드 모듈 1개 부품 9 풍력 터빈 1개 부품 10 풍향 및 풍속 센서 1개 부품 11 광 센서 1개 부품 12 태양광 패널 1개 부품 13 방전 저항 모듈 1개 부품 14 실험 시스템 전원 박스 1개 부품 15 배터리 1개 5. 제품 교육 실험 목록 (1) 배터리 방전 실험 (2) 태양광 충전 실험 (3) 풍력 충전 실험 (4) 풍력-태양광 하이브리드 실험 (5) 충전기 배터리 충전 실험 (6) 최대 출력 테스트 실험 (7) 전압/전류 측정 테스트 실험 (8) 전원 공급 장치에 연결할 수 있는 AFR045 태양광 풍력 트레이너의 소프트웨어 작동 (9) 태양광 발전 구동 부하 실험 (10) 풍력 발전 구동 부하 실험
