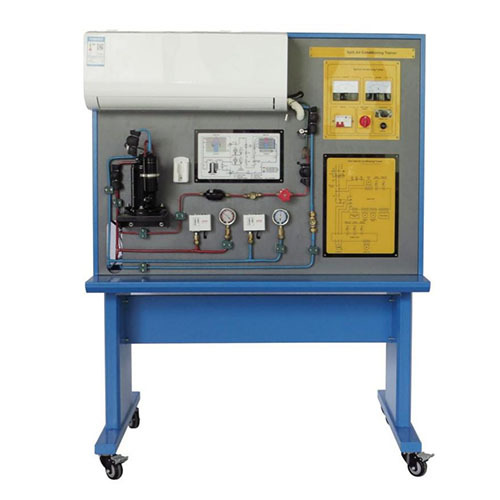

SMTRB3714E4 분리형 에어컨 교육 장비, 냉동 실험실 장비, 교육 장비1. 장비 소개
1.1 개요
에어컨은 건물이나 구조물 내부의 공기 온도, 습도, 유량 등의 매개변수를 인공적인 수단을 이용하여 조절하고 제어하는 장치를 말합니다. 에어컨은 현대 생활에서 없어서는 안 될 필수품이 되었습니다.
에어컨의 냉매 원리는 압축기가 기체 프레온을 고온 고압의 기체 프레온으로 압축한 후, 응축기(실외기)로 보내 열을 방출시켜 상온 고압의 액체 프레온으로 만드는 것입니다. 실외기에서 뜨거운 공기를 내보낼 때, 액체 프레온은 모세관을 통해 증발기(실내기)로 들어갑니다. 공간의 급격한 증가와 압력 감소로 인해 액체 프레온은 기화하여 저온의 기체 프레온이 되면서 많은 양의 열을 흡수합니다. 증발기가 차가워지면 실내기 팬이 실내 공기를 증발기를 통해 불어넣어 실내기에서 찬 바람이 나옵니다. 공기 중의 수증기는 차가운 증발기와 만나면 물방울로 응축되어 물 배관을 따라 흘러나갑니다. 이것이 에어컨에서 물이 배출되는 이유이며, 기체 상태의 프레온은 다시 압축기로 돌아가 압축 및 순환 과정을 반복합니다.
AFA060 분리형 에어컨 교육 플랫폼은 압축기 냉매식 에어컨입니다. 이 교육 플랫폼은 기본적인 냉매 원리를 시연하고 학생이나 직원에게 고품질의 에어컨 기술 교육을 제공할 수 있습니다.
1.2 특징
(1) 본 제품은 뛰어난 안전성을 자랑하며, 특히 전기 장비의 우수한 접지 신뢰성과 고온 부품 보호 표시 기능을 갖추고 있습니다.
(2) 본 제품은 통합 모듈식 설계를 채택했습니다. 장비 크기가 비교적 작고 기능 구분이 명확하여 실험 원리를 더욱 쉽게 이해하고 학습할 수 있습니다.
(3) 본 제품은 우수한 제조 재료를 사용하여 장비의 수명과 유지 보수 주기를 극대화합니다.
(4) 본 제품은 안정성이 뛰어나 실험의 정확한 수행을 보장합니다.
2. 기술 사양
입력 전원: 단상 3선식 AC230V 50~60Hz
크기: 1400mm*800mm*1780mm
무게: 220kg 미만
작동 조건: 주변 온도 -10℃~+40℃, 상대 습도 85% 미만(25℃ 기준)
냉매: R410A
3. 구성품 목록 및 상세 소개
3.1 주요 부품
번호 명칭
1 에어컨 실내기
2 리모컨 받침대
3 컴프레서
4 필터
5 고압 게이지
6 고압/저압 제어 스위치
7 모세관
8 설비 배관 원리도
9 시창
10 유량 조절 밸브
11 저압 게이지
12 설비 프레임
13 프레임 바퀴
3.2 전기 부품
번호 명칭
1 전압계
2 전류계
3 차단기
4 부하 스위치
5 온도 표시기
6 온도 선택 스위치
3.3 설비 구성 목록
번호 명칭 수량
구성품 1 에어컨 실내기 1
구성품 2 리모컨 받침대 1
구성품 3 컴프레서 1
구성품 4 필터 1
구성품 5 고압 게이지 1
구성품 6 고압/저압 제어 스위치 1
구성품 7 모세관 1
구성품 8 설비 배관 원리도 1
구성품 9 시창 1
구성품 10 유량 조절 밸브 1
구성품 11 저압 게이지 게이지 1
구성품 12 장비 프레임 1
구성품 13 프레임 캐스터 4
구성품 14 에어컨 실외기 1
구성품 15 리모컨 1
구성품 16 전압계 1
구성품 17 전류계 1
구성품 18 회로 차단기 1
구성품 19 부하 스위치 1
구성품 20 온도 표시기 1
구성품 21 온도 선택 스위치 1
3.4 액세서리
번호 이름 수량
1 리모컨 1
4. 실험 목록
실험 1: SMTRB3714E4 분리형 에어컨 교육 스테이션의 전기 장비 사용법 이해
실험 2: SMTRB3714E4 분리형 에어컨 교육 스테이션의 리모컨 사용법 이해
실험 3: SMTRB3714E4 분리형 에어컨 교육 스테이션의 온도 표시창 현상 관찰
실험 4: SMTRB3714E4 분리형 에어컨 교육 스테이션의 온도 선택 버튼을 사용하여 원하는 온도 설정
실험 5: SMTRB3714E4 분리형 에어컨 교육 스테이션을 사용하여 냉방 온도 설정
