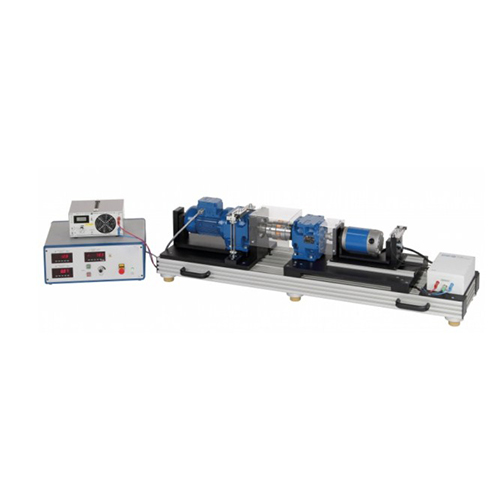

SMTG443E 풍력 발전 구동 훈련 시스템 전기 실험실 장비 교육 장비 교육 장비본 시스템은 다음과 같은 교육 목표를 달성해야 합니다.
회전 에너지가 전기 에너지로 변환되는 과정에 대한 이해
토크와 속도가 변속기 효율에 미치는 영향
토크와 속도가 발전기 효율에 미치는 영향
풍력 로터의 일반적인 토크 특성이 구동계 전체 효율에 미치는 영향
최소 기술 사양 (다음과 같거나 그 이상):
정격 속도 20rpm, 속도 범위 4~20rpm, 정격 출력 0.35kW, 최대 토크 150Nm의 구동 모터
변속비 1:53, 부하 용량 330Nm, 효율 90% 이상의 스퍼 기어
속도 1070rpm, 출력 140W, 최대 전류/전압 10A/28V의 DC 발전기 및 전기 부하 연결부
일반적인 토크 특성 시뮬레이션 기능
전류 또는 전압 표시를 위한 전환 가능한 디지털 디스플레이를 갖춘 조정 가능한 부하 포함
발전기 속도 및 구동측과 발전기의 토크 센서
디지털 디스플레이 및 제어 요소를 갖춘 측정 증폭기 포함
토크 및 속도 측정값 전송을 위한 아날로그 출력
사용 설명서 세트
속도 측정 범위: 0~1100rpm
토크 측정 범위: 0~190Nm 및 0~ 10Nm
전류 측정 범위: 0.005~23A
전압 측정 범위: 0~75V
