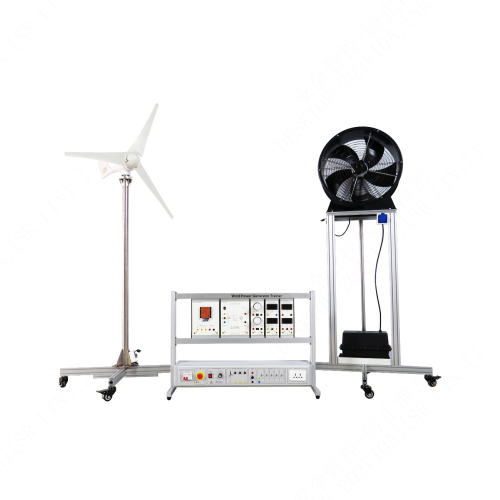

SMTG1015 풍력 발전기 교육용 장비, 기술 교육, 재생 에너지 교육 시스템 1. 제품 소개 1.1 제품 설명 본 교육 장비는 발전 장치, 충전 장치, 에너지 저장 장치, 인버터 모듈, 제어 장치, 부하 장치의 6가지 주요 시스템으로 구성됩니다. 이 교육 플랫폼을 통해 학생들은 풍력 발전의 기본 지식과 풍력 발전 설비의 설치, 시운전, 운전, 유지보수 및 고장 분석에 대한 지식을 습득하고, 고장 진단 및 분석 방법을 이해하며, 풍력 발전의 원리와 제어 방법을 숙달하여 관련 지식과 기술을 함양할 수 있습니다. 본 장비는 전문대학, 기술고등학교, 기술학교 등 관련 전공의 교육 및 실기 훈련 평가에 적합합니다. 1.2 제품 특징 (1) 본 교육 플랫폼은 알루미늄 프로파일 기둥 프레임 구조를 채택하여 전체적으로 간결하고 세련된 디자인을 자랑합니다. 하단에는 만능 바퀴가 장착되어 있어 지면 조건에 따라 유연하게 이동하고 높이를 독립적으로 조절할 수 있습니다. 사용이 편리하고 손상 위험이 적습니다. (2) 풍속 조절이 가능하며, 구성이 완벽하여 사용이 간편합니다. (3) 소프트웨어와 하드웨어의 조합으로 다양한 과정의 교육 콘텐츠를 완성할 수 있습니다. (4) 교육 장비는 우수한 안전 보호 시스템을 갖추고 있습니다. 2. 기술 사양 2.1 기술 매개변수 전원 공급 매개변수: 단상, 3선식, AC220V, 50Hz 풍력 터빈: 3상 AC12V 100W, 블레이드 3개, 시동 풍속 2m/s, 정격 풍속 10.5m/s, 임펠러 직경 1.15m 풍력 터빈 컨트롤러: 3상 AC12V 200W, 정류기 출력: DC12V 배터리: 12VDC, 100Ah 인버터: 입력, DC12V; 출력, AC230V, 50Hz, 연속 출력 600W, 최대 출력 1200W LED 전구: 12V, 5W 2.2 크기 및 무게 크기: 1040mm×405mm×740mm 무게: 150kg 미만 3. 제품 구성 요소 명칭 및 기능 소개 3.1 제품 본체 번호 명칭 1 풍력 터빈 2 축류 팬 3 장비 걸이 상자 4 전원 박스 5 배터리 3.2 제품 전기 부품 번호 명칭 1 풍력 발전 제어 모듈 2 인버터 모듈 3 DC 전구 부하 모듈 4 AC 전압 및 전류계 모듈 5 DC 전압 및 전류계 모듈 6 전원 공급 장치 7 비상 정지 장치 8 모의 풍력 발생 장치 9 풍력 터빈 출력 장치 10 배터리 11 AC 부하 장치 12 소켓 3.3 제품 액세서리 번호 명칭 1 전원 코드 2디지털 멀티미터 3 퓨즈 4 퓨즈 5 4mm 안전 연결 케이블(빨간색) 6 4mm 안전 연결 케이블(검은색) 7 4mm 안전 연결 케이블(노란색) 8 4mm 안전 연결 케이블(파란색) 9 4mm 안전 연결 케이블(투톤) 10 AC 전구 4. 제품 구성 목록 번호 명칭 수량 1 풍력 터빈 1 2 축류 팬 1 3 풍력 터빈 제어 모듈 1 4 인버터 모듈 1 5 AC 전압 및 전류계 모듈 1 6 DC 전압 및 전류계 모듈 1 7 DC 전구 부하 모듈 1 8 전원 공급 장치 1 9 비상 정지 장치 1 10 모의 풍력 발생 장치 1 11 풍력 터빈 출력 장치 1 12 배터리 1 13 AC 부하 장치 1 14 소켓 1 15 전원 코드 2 16 디지털 멀티미터 1 17 퓨즈 4 18 퓨즈 4 19 4mm 안전 연결 케이블(빨간색) 5 20 4mm 안전 연결 케이블(검은색) 5 21 4mm 안전 연결 케이블(노란색) 5 22 4mm 안전 연결 케이블(파란색) 5 23 4mm 안전 연결 케이블 (이중 색상) 5 5. 제품 교육 실험 목록 (1) 배터리 인버터 실험 (2) 풍력 발전 및 배터리 전압/전류 테스트 실험 (3) 풍력 발전 실험
